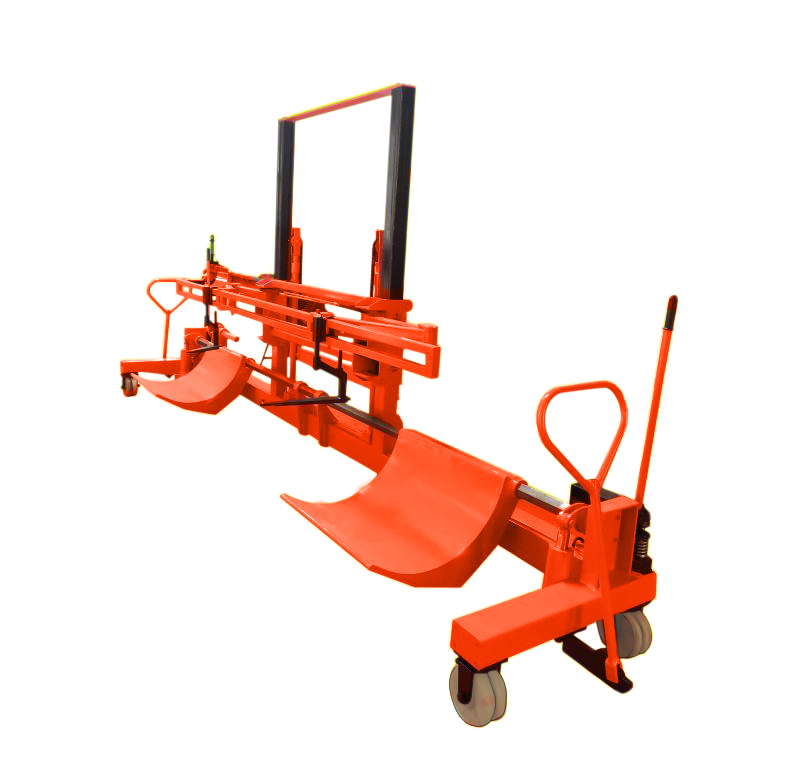

手动型带综框双轴上轴车

手动型带综框双轴上轴车

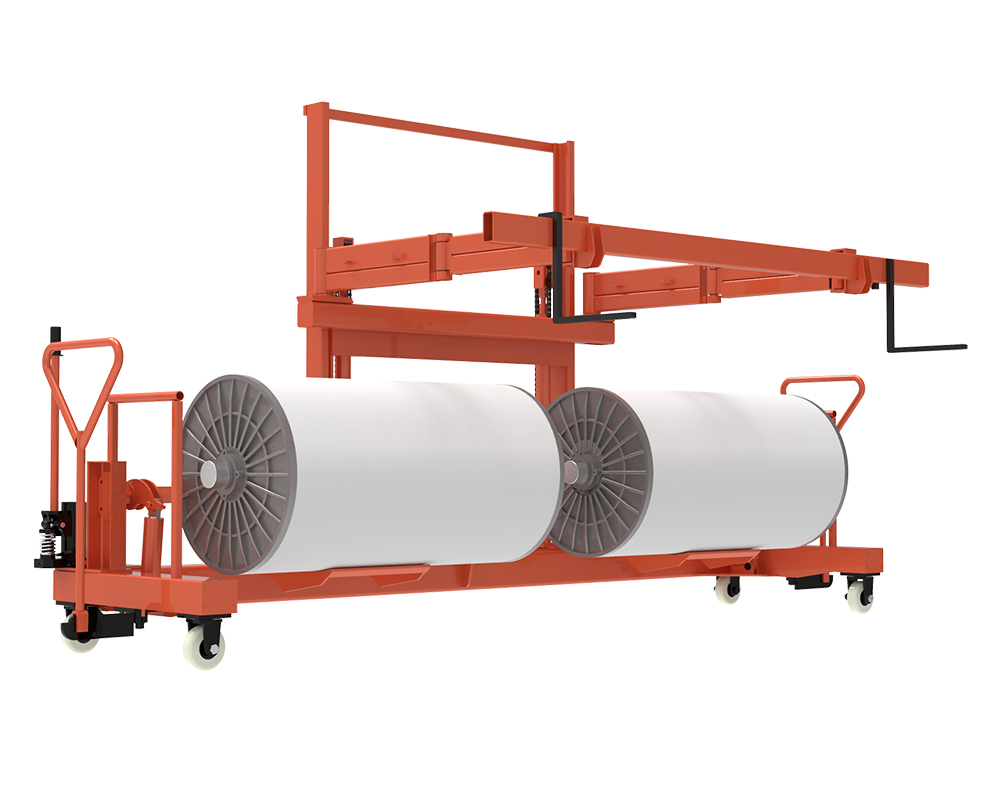

该机器适用于双轴织机或者宽幅单轴织机带综框上轴与运轴,门幅可根据织机实际要求定制。该机器手动行走,手动升降,采用摆动式悬吊双轮行走系统,行驶非常平稳,操作方便。

根据上机安装综框标准步骤,该机器可保证将综框、停经片及接触杆,或是整套的停经座安装在织机正确的位置上。


一,特性 手动型(人工液压上升,人工行走)
最大上升高度: 织轴700mm,棕框1950mm
最大承重: 织轴2500kgs,棕框400kgs
适用盘片直径:800-1250mm
适用轴管直径:100-400mm
二,规格 整机尺寸 :3600X850X2200MM (织轴盘片直径1100MM,门幅 220CM)
整机重量: 750KGS
过道宽度 :≥1500mm
转弯半径:按幅宽
三,车轮 轮子:铁芯尼龙轮
前轮尺寸:直径150mm
后轮尺寸:直径150mm
前轮距:根据经轴尺寸定制
后轮距:根据经轴尺寸定制


1. 两侧独立操作把手。

2. 液压提升上轴,四轮同步转向,行走平稳。

3. 拖勾可横向滑动调节。

4. 脚踏式油压升降泵可以自动快速上轴。

5. 本车还可兼作穿综架织轴上下轴,结经机上下轴使用。

生产时间:2018年12月
客户国家:俄罗斯
客户类型:综合性工厂,纺纱-织造-染整-成品
设备名称:液压型双轴上轴车

俄罗斯客户ZA-SIN2018年12月采购我们的液压型双轴上轴车(液压上升,人工行走) 盘片直径800mm, 织机 DORNIER 剑杆织机P1 PTS2 / S C 230cm,双轴总长2600mm,承重,综框400kg,轴1500kg, 上升高度,轴700mm,综框1950mm
